Mobile Freifunk-Akquisebox (mit LTE)

Die Idee zu einem mobilen Freifunk-Knoten ist bei der Akquise von Freifunk-Knoten im Einzelhandel entstanden. Kaum einer kann sich vorstellen wie es geht, wie es aussieht. Welche Ansprüche sollte so eine mobile Einheit noch abdecken?

Die Box soll der Vorstellung eines funktionierenden Freifunk-Knotens dienen und kann auch die Suche eines optimalen Standortes (eines Mesh-Knotens) unterstützen. Für die öffentliche Präsentation von Freifunk (Wochenmarkt, Bürgerfeste) kann die Box ebenfalls benutzt werden. Idee ist, für ein Sommerfest in einem historischen Park (ohne Netz) die Box um zwei UI NS Loco M5 (45°) mit Offloader (UI ER-X SFP) zu ergänzen und damit FF kurzfristig einer breiten Öffentlichkeit zu zeigen.

Die Lösung sollte demnach – tragbar – energieautark – netzautark - sein und eine - Laufzeit > 6 h - haben.
Folgende Bauteile sind verwendet worden:

• Netgear R6120 als Freifunk-Knoten
• Netgear LTE Modem LB2120 als Netzzugang
• XT-20000QC3-AO-PA Powerbank (Variante ohne Abschaltung bei niedriger Last)
• Stepup-Wandler (USB / 12V)
• Kabelweiche (Rundstecker 5,5 mm)
• Kunststoffbox (30cm x 15cm x 10cm; aus dem Supermarkt)

Freifunk-Knoten

Der Netgear-Router wurde im Standard mit der Freifunk-Software geflasht.

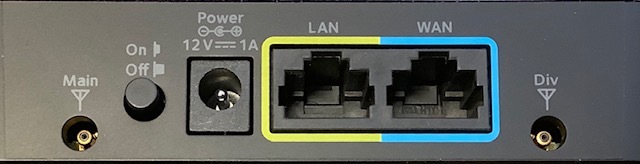

LTE Modem

Das LTE Modem hat eine WAN- und eine LAN-Buchse. Das Gerät ermöglicht damit ein Failover einer vorhandenen Netzwerkanbindung oder hier eher das Einstöpseln einer vorhandenen LAN-Verkabelung zum Test der örtlichen Gegebenheiten.

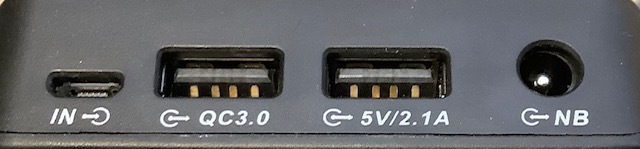

Powerbank

Auswahlkriterien waren: gleichzeitiges laden / entladen, um einen Betrieb bei nur zeitweise vorhandener Stromversorgung zu gewährleisten (z.B. Straßenbeleuchtung), keine Abschaltung bei geringer Last, um einen dauerhaften unbeaufsichtigten Betrieb zu gewährleisten. Versorgung von Equipment mit einem Leistungsbedarf von ca. 10 W über mindestens sechs Stunden.

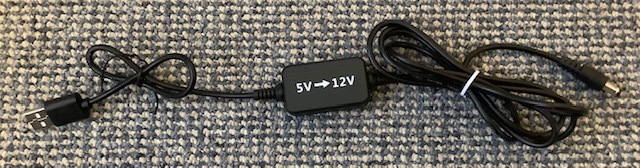

Stepup-Wandler

Die verwendete Powerbank ermöglicht grundsätzlich auch die direkte Versorgung der Geräte über die Rundsteckerbuchse mit 12V, kann dann allerdings nicht mehr geladen werden. Die Spannung an der Rundsteckerbuchse kann auf 24V erhöht werden und kann dann zur Versorgung der der oben beschriebenen Offloader-Variante genutzt werden. Hier wird dann der USB-Stepup-Wandler zwingend für das LTE-Modem (12V) benötigt.

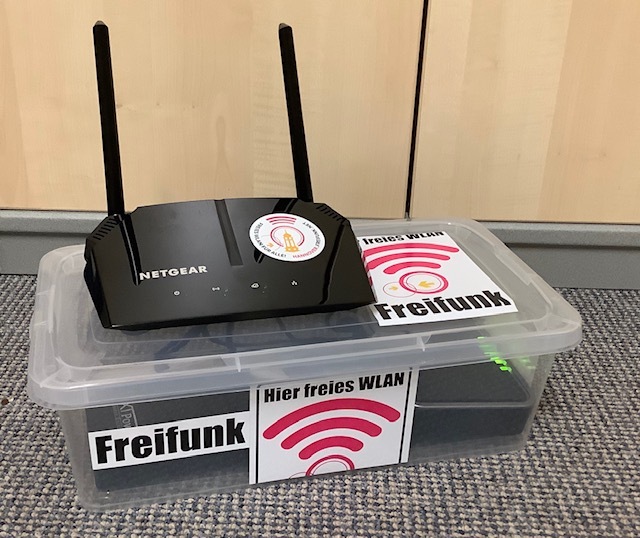

Ergebnis

Der dargestellte Aufbau verbraucht ca. 5 W (Anzeige auf der Powerbank) und sollte damit über 10 Stunden laufen.

Das Projekt wurde von Heinz aus der Ideen-Arena Stadthagen realisiert.

(freifunk-stadthagen_at_ideen-arena.de)
